夢の世界へ


注意！


ここからはれさくの妄想です。
出てくる人物は実在せず、記述は夢うつつ、写真は私の念写です。



８月に入り、杜の水面下では着々とＪ７０補完計画が進められていきます。
[8/1 00:27]９：ｇさん＞Ｊ７０のＬＣＤパネル入手しました、でも部品の定価どおりでした、ちょっと失敗？・・(^^ゞ。
[8/1 08:40]ガマブー：グルモーネン。二日酔いです。だるだる
[8/1 10:58]g：モーニン！！　　　れさくさん＞『夏の北海道』・・・そちらに比べればすごしやすいものですよ！　梅雨も無いし！
9さん＞Ｊ７０のLCDパネル、パネルの角の部分が非常に弱いので、取付け時には、宝石を扱うぐらいの慎重さで！　（私は、そのパネルの『角』で３回失敗しています。（＾＾；））

そしていよいよ、Ｊ７０の液晶パネルの交換作業が始まりました。
[8/5 09:15]9：おはようさんです！、皆様ご心配おかけしました、何とか社会復帰？してリハビリ中です(^_^;)。
まだ歩くとフワフワした感じがしますが（この状態で二輪車を運転してしまう自分がコワイ！）出勤できました。
[8/5 09:21]9：”Ｊ７０分解中！！”さっそくｇさんからのメールを参考にＪ７０を分解開始、仕事の前にまず裏蓋を外し基板を観察、よくこれだけの機能を押し込んだ物ですね、（後でデジカメで撮影しておこう）あとは昼休みにしましょう。
ちょ、ちょっと待って……ごめんなさい、ツッコんでいい(^^;？
「まだ歩くとフワフワする」の書き込みの次が「Ｊ７０分解中！」？！
確か米粒を３枚におろす技術が必要めそ……
個人的にはすごく受けたし、こういう展開は好きなんですが、コバさんは気が気じゃなかっただろうな。
ま、いっか。自分のＪ７０じゃないし。（卑劣なり、れさく）
さあ、Ｊ７０がバラされていきます。
[8/5 09:46]g：モーニン！！　　9さん＞FIGHTです！！（＾◇＾）
[8/5 12:44]ガマブー：天気は曇っているのに、暑くて蒸します。9さんは、今ごろＪ70の修理計画を立てていらっしゃるのかしら？
[8/5 13:18]9：”分解進行中”Ｊ７０の分解はスムーズに進んでいますが、ＬＣＤパネルを押さえているプラスチックの枠を外すのに少々手間取っています。
スピーカーの配線がじゃま・・と言うか短いので自由が利かない、スピーカーも外した方が楽かな？でも
[8/5 13:22]9：ありゃ、１２８だ、でもスピーカーは枠にしっかり張り付いているしなぁ、この後は３時休みにしましょう。（各基板はアルミフォイルにくるんで保管っと、静電気注意）
[8/5 14:02]ＨＡＭ：静電気注意＞さすが9さんです。私なんか大丈夫だろー。で済ましてますもの・・手を洗うくらいかな！？
[8/5 14:17]9：ＨＡＭさん＞ナハハハ・・、まあ、この季節は湿度も高いので楽ですが・・仕事ではそこまで気を使わな・・・ゲホッ、エホッ・・エヘヘ。(^^ゞ
[8/5 14:23]9：アルミフォイルでくるむのも要注意でバックアップのキャパシターやバッテリーが付いているとショートさせてしまいます、下手をすると部品が破損したりデータが飛んだり・・、Ｊ７０の基板にはスーパーキャパシター付いていないよなぁ・・。（ちょっぴり不安モード(^_^;)）
[8/5 15:13]9：おっと、剥がす場所を間違えたか！・・ＥＬ板ごと剥がそうとしてしまった・・ＥＬ板を痛めていなければ良いけど・・なるほどこれは強者ですね、上手くはがせるかなぁ。（心配モード(◎-◎;)）
[8/5 15:32]g：パネルの下のEL板は、上と下の２箇所が両面テープで張り付いているだけです。
[8/5 15:33]g：EL板ごとはがした方が楽ですよ！
[8/5 15:34]g：ただし、上手にはがさないと・・・　　　　厚手の両面テープがあれば、組立ての時に楽です。
[8/5 15:35]g：EL板は、端末向かって上に一箇所、下に一箇所帯状に付いています。
[8/5 15:36]g：基盤を側面から見て、０．２〜３ミリの間に白いテープが見えるはず・・・
[8/5 15:38]g：それが、EL板を固定している両面テープです。　　ちなみにEL板は、『端子を合わせてい るだけの構造なので両面テープをはがしただけで、取り外せます』
[8/5 15:39]g：間違っても、カッターは使用しないこと！　　EL板を切ってしまう恐れがありますので ・・・
[8/5 15:39]g：楡縞
[8/5 15:40]g：失礼・・・　　　私は、薄いピンセットを基盤側面から這わせていき、両面テープ部分を はがしました。
[8/5 15:40]9：ｇさん、やはりＥＬ板ごと外した方がよさそうですね、両面テープは各種揃えてあ ります。
しかしｇさんのご指導が無かったらどうなっていたか・・(^_^;)、ｇさんもかなり苦労された様な ・・感謝です。
[8/5 15:43]g：でも、最大の難関は、EL板はがしではなく、EL板とLCDパネルとのはがし　です。　LCDパ ネルとEL板とは、全面粘着されています。　はがすときは、一気にはがすか、本当にゆっくりと少しずつ はがすか、、、中途半端にはがすと、跡が残ってしまいます。
[8/5 15:44]g：来た来た！　　両面テープを各種揃えられてあれば、EL板はがしですね。　その方が楽で すし・・・
[8/5 15:45]9：私は、マグネットワイヤーを巻き線する時に使った薄いヘラ（巻き線を痛めない様バ フがけした物）を使っています。
[8/5 15:46]g：道具が揃っているようで・・・（＾＾；）　　でも油断は禁物です。　敵は意外としぶと いですよ！（笑）
[8/5 15:48]g：先程、私もJ７０のLCD交換をしたばかりだったりして・・・（＾＾；）
[8/5 15:49]g：ＬＣＤパネルを押さえているプラスチックの枠は、取り外しの時にも苦労したと思います が、取り付けの時は、もっと苦労します。
[8/5 15:50]9：また定時後にトライしてみます、一度変な所にヘラを入れてしまったのでＥＬ板のダ メージが心配、ＬＣＤパネルは表面のガラスでは無くＥＬ板側が割れている様子なので上手く剥がれてく れるかどうかです。
[8/5 15:51]g：ココデ注意したいのは、交換しおわったEL板とLCDパネルを基盤に張り付ける前に、プラ スチックの枠側に取り付けてから基盤にテープで接着させること！
[8/5 15:53]g：先に、EL & LCDを基盤に取り付けてしまうと、プラスチックの枠をはめるときに、LCDパ ネルの上側が欠けてしまう恐れがあります。（過去に何度これで泣いたことか・・・）
[8/5 15:54]9：端末の組立ラインでは自動組立機でポコポコ作るのでしょうけどこの部分はどの様な 行程で組み立てるのか興味が有りますね、道具を使えばポンと簡単にはめ込めるのでしょうね。
[8/5 15:55]g：パネルが欠けてしまうと、必然的に液晶表示も欠けてしまいます。　　ホッ　と出来るの は全てが組み終わった後です。（なんでもそうなのですが、特にＪ７０は・・・（＾＾；；；））
[8/5 15:58]g：＞道具を使えばポンと簡単にはめ込めるのでしょうね。 う〜ん、確かに見てみたいですね。　でも、道具があるとしたらどんな形状なのだろう？　とっても不思議 な構造ですからね。　　（今までに分解した端末の数・・・およそ４０〜５０ぐらい。　その中でも、Ｊ７ ０は特に複雑。おそらく端末の中では一番面倒な構造になっている！？）
[8/5 15:59]9：枠とパネルＡｓｓｙの組立順序のご指導どうも、バラしていてそう感じました、位置 決めの関係でその方が良いかと。
会社で組み立て行程図などを作っているのも役に立った様です。
[8/5 16:01]9：Ｊ８０・・バラして見たいでしょ?・・(^_^;)、はたしてもっと複雑か・・逆に簡単 になっているか・・。(^^)
[8/5 16:04]g：ハイ！　Ｊ８０はばらしてみたいですね。（笑）　　すでに、Ｓ１００・Ｔ１５・９３２ Ｓ・Ｐ６７・メーテル・テガッキー・安心だフォン（アイワ）は分解しましたから・・・（苦笑）
[8/5 16:05]g：Ｊ８０の構造がとっても気になります。
[8/5 16:08]g：でも確か、サンヨーって、ＰＨ１や２の時も液晶周りはあんな感じでしたよ！　ただ、Ｊ ７０になってから部品と部品の間に余裕が無くなりましたので余計に難しくなったわけです。
[8/5 16:09]g：すいません。　ＰＨ１や２と言ったら、ミツビシでしたね。型式間違えました。（私とし たことが・・・（。。；））
[8/5 16:18]g：9さんは一旦仕事に戻られましたね。（どっちが仕事だ！？）m( _ _ )m
[8/5 16:19]g：では、私も・・・
[8/5 19:02]9：あーぁ、やってもーた、後は自宅で作業しましょ、まだ体が今一なので今日はこの辺 で引き上げましょう。 ｇさん細かい解説ありがとうございました。
[8/5 19:43]g：いえいえ9さん！　　ここからが本番なのです。　　組立の方が分解よりも難しいと いう珍しい機種なのです。Ｊ７０は・・・
{8/5 20:08]ＨＡＭ：↓いやはや、元サービスマンとしてはドキドキしなから読ませていただきました。面 白かったです。
[8/5 20:09]ＨＡＭ：と、言っても私は液晶まではバラしませんでしたので何も言えないのですが・・
[8/5 21:56]ガマブー：ふーっ、そろそろ帰宅します。ガックリです。精神的疲労がたまっています。トッ プページのビールが俺を呼んでいるぜ・・・
[8/6 09:15]れさく：ひさびさに端末室に来れました。そしたら……ギャー！！

ハイテク掲示板になってるー！！（ドギャーン！）。９さん、お体はもう大丈夫なのでしょう か？よろしくお願いします。

手術はこうして進行していきました。その時の写真……ゲフゴフッ、念写があります。
９さんが見た夢を念波でれさくに転送したのです。

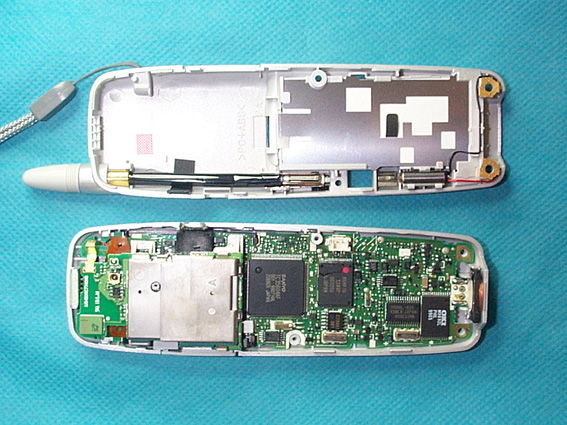

本体を開く（１４７ＫＢ）本体を縦に割った状態です。

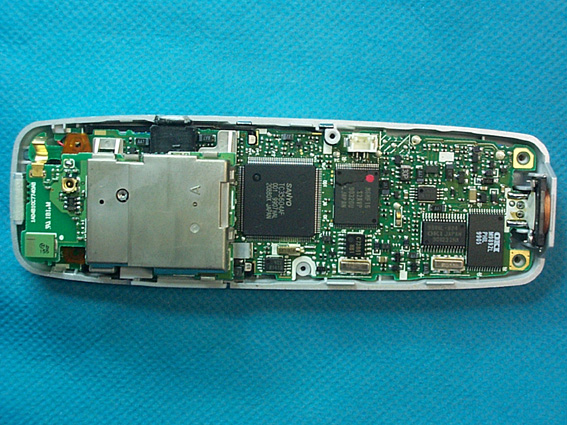

これが中身だっ！（１４６ＫＢ）

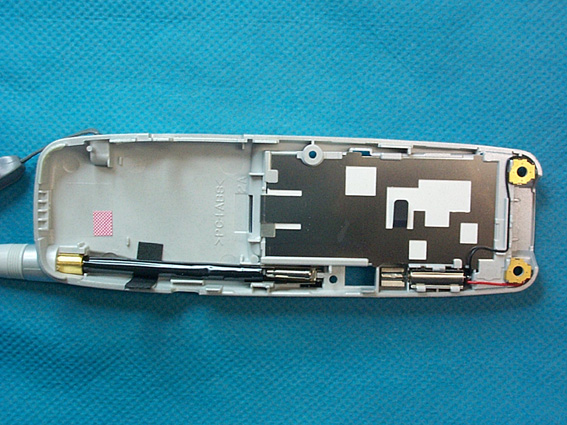

これが蓋だっ！（１２７ＫＢ）「水濡れチェックシール」はこんなところに隠れていたんですね。

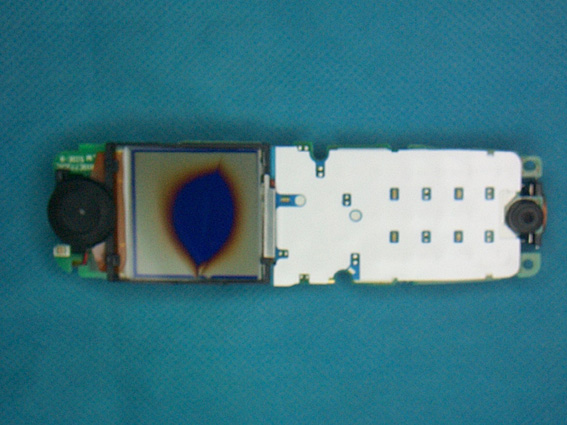

基盤の裏側（９３ＫＢ）コバさんが踏…勝手に足の下にあった液晶が割れています。

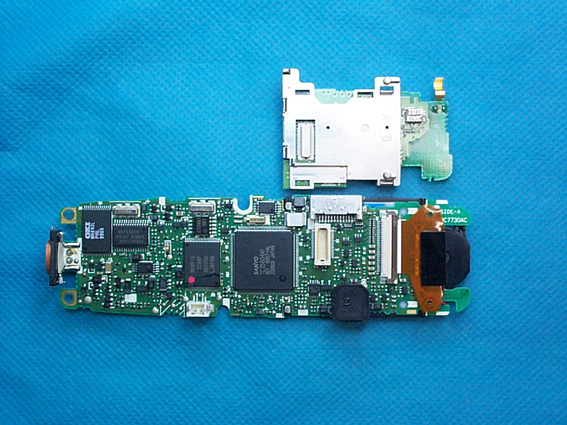

基盤の表側（１４０ＫＢ）

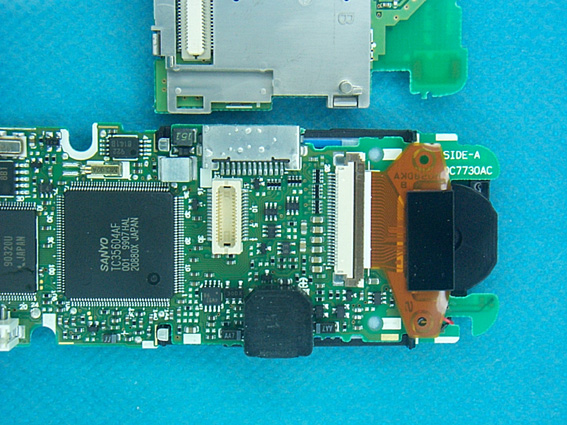

基盤の表側のアップ（１４４ＫＢ）
……こうしてＪ７０は復活！これだけの大手術にもかかわらず、メモリーは全て無事。
すばらしい９さんとｇさんの技術力！！
そして８月１５日、高田馬場ル○アールでコバさんに引き渡されました。
私と９さんとコバさん、それにでんさんもいて、何故か臨時ＯＦＦ会になってしまいました(^^;。

こうしてコバ先輩と私の友情は、より強固なものになったのでした。
そりゃそうです、だってＪ７０が直ったのは全ては私のお陰なんですから！！

……「知人」から「他人」に再格下げされそうだ。
それどころか９さんやｇさんからも格下げを宣告されるかも(T_T)。くっはぁーっ。
